ISG系列单级单吸立式管道离心泵

发布时间:2018-5-2 14:25:09 点击量:0


产品概念

ISG系列单级单吸立式离心泵是本公司参照国际ISO2858和国家标准JB/T6878.2-93所规定的性能参数,结合本公司多年生产经验而设计的第二代高效节能产品,是替代SG型管道离心泵、IS型离心泵、D型多级离心泵等常规泵的理想产品。系列流量范围1.5~1600m3/h,扬程范围5~156m,口径:15~500mm,分基本型、分流型、切割型等多种规格。根据使用场合介质和温度不同,过流部分的材质变化及结构变化,设计制造同性能参数的IRG型热水泵、IHG型管道化工泵、YG立式管道油泵、使该系列产品使用得到普及,完全可以替代常规离心泵在所有场合使用。

产品特点

①泵为立式结构,进出口口径相同,且位于同一中心线上,可象阀门一样安装在管路之中,外形紧凑美观,占地面积小,建筑投入低,如加上防护罩则可置于户外使用。
②叶轮直接安装在电机的加长轴上,轴向尺寸短、结构紧凑,泵与电机轴承配置合理,能有效地平衡泵运转产生的径向和轴向负荷,从而保证了泵的运行平稳,振动噪音很低。
③轴封采用机械密封或机械密封组合,采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金才质,耐磨密封,能有效地增长机械密封的使用寿命。
④安装检修方便面,无需拆动管路系统,只要卸下泵联体座螺母即可抽出全部转子部件。
⑤可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。
⑥可根据管路布置的要求采用泵的竖式和横式安装。

使用范围

1、ISG立式离心泵,供输送清水及物理性质似清水的其它液体之用,使用介质温度不超过80℃,适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循环增压及设备配套等。
2、IRG立式热水循环泵,适用于能源、冶金、木材加工、化工、纺织、造纸及饭店、浴室、宾馆等锅炉热水增压循环输送及城市采暖系统循环用泵,使用介质温度不超过120℃。
3、IHG立式化工泵,适用于轻纺、石油、化工、医药、卫生、食品、炼油等工业输送化学腐蚀性液体,介质温度为-20℃~+120℃。
4、YG立式管道油泵供输送汽油、煤油、柴油等石油产品,被输送介质温度为-20℃~+120℃。

工作条件

①吸收压力≤1.0Mpa,或泵系统最高工作压力1.6Mpa,即泵吸入压力+泵扬程≤1.6Mpa、泵静压试验压力为2.5Mpa。
(订货时请注明系统工作压力。泵系统工作压力大于1.6Mpa时应在订货时另行提出,以便在制造时泵的过流部分和联接部分采用铸造钢材料。)
②环境温度<40℃,相对温度<95%。
③所输送介质中固体颗粒体积含量不超过单位体积的0.1%,粒度>0.2mm。
注:如使用介质为带有细小颗粒,请在订货时注明,以便厂家采用耐磨式机械密封。

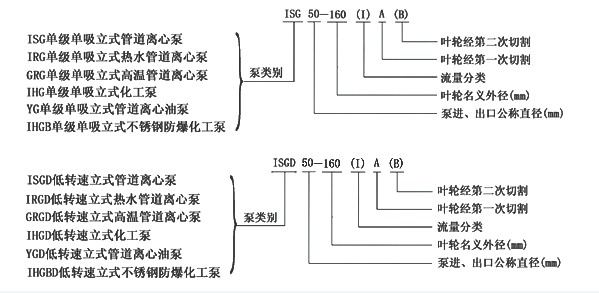

型号说明
